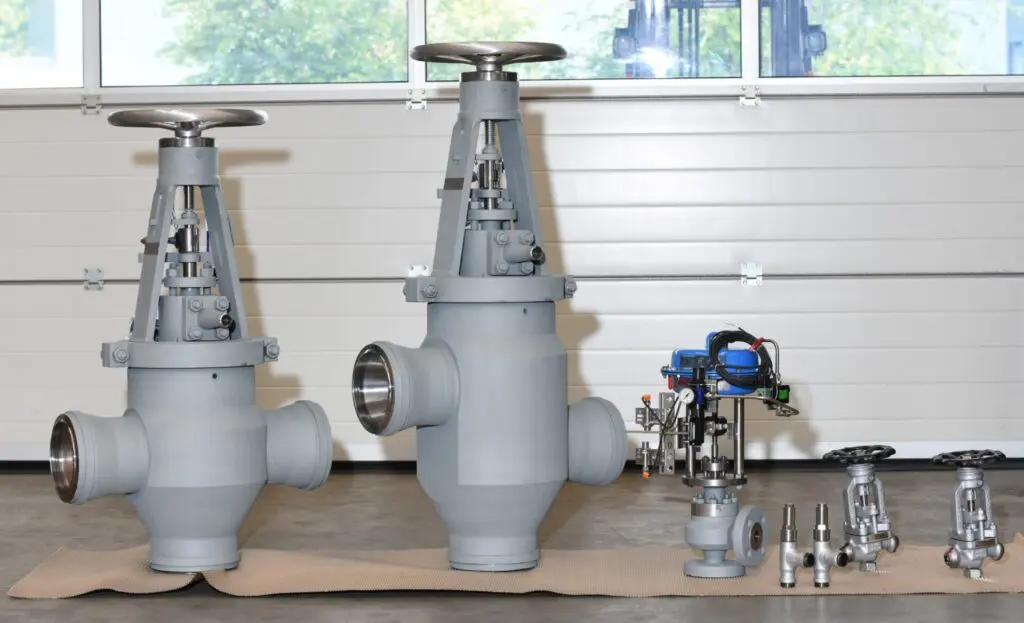

… und das zweite folgt sogleich!

1. Umschaltventil, 3-Wege-Ventil
Typ APPIV-200-200-100-PN250
Nennweite: 200/200
Abmessungen des Rohranschlusses:
Einlass/Auslass: 219,1 x 20 mm
Gehäuse Werkstoff: 1.5415 (16Mo3)
Sitzdurchmesser Ø 130 mm
Ventilhub = 50 mm
Auslegungsdruck: 179 bar
Auslegungstemperatur: 230 °C
Hydrostatische Drücke: 375 bar

2. Schnellschluss-Ventil, 3-Wege-Ventil
Typ APPIV-200-200-100-PN250
Nennweite: 200/200
Abmessungen des Rohranschlusses:
Einlass/Auslass: 219,1 x 20 mm
Gehäuse Werkstoff: 1.5415 (16Mo3)

3. Pilotventil
Typ AWRV-25-25-12-PN250
Nennweite: 25/25
Abmessungen des Rohranschlusses:
Einlass/Auslass: 33,7 x 3,2 mm
Gehäusewerkstoff: P235GH
Sitzdurchmesser Ø 12 mm
Ventilhub = 15 mm
Auslegungsdruck: 179 bar
Auslegungstemperatur: 230 °C
Hydrostatische Drücke: 375 bar

4. Drosselventil
Typ ADV-25-25-PN250
Nennweite: DN25
Nenndruckstufe: PN250
Abmessungen des Rohranschlusses: Ø33,7 x 3,6mm
Gehäuseform: eckige Form
Sitzdurchmesser: Ø9 mm
Auslegungsdruck: 200 bar
