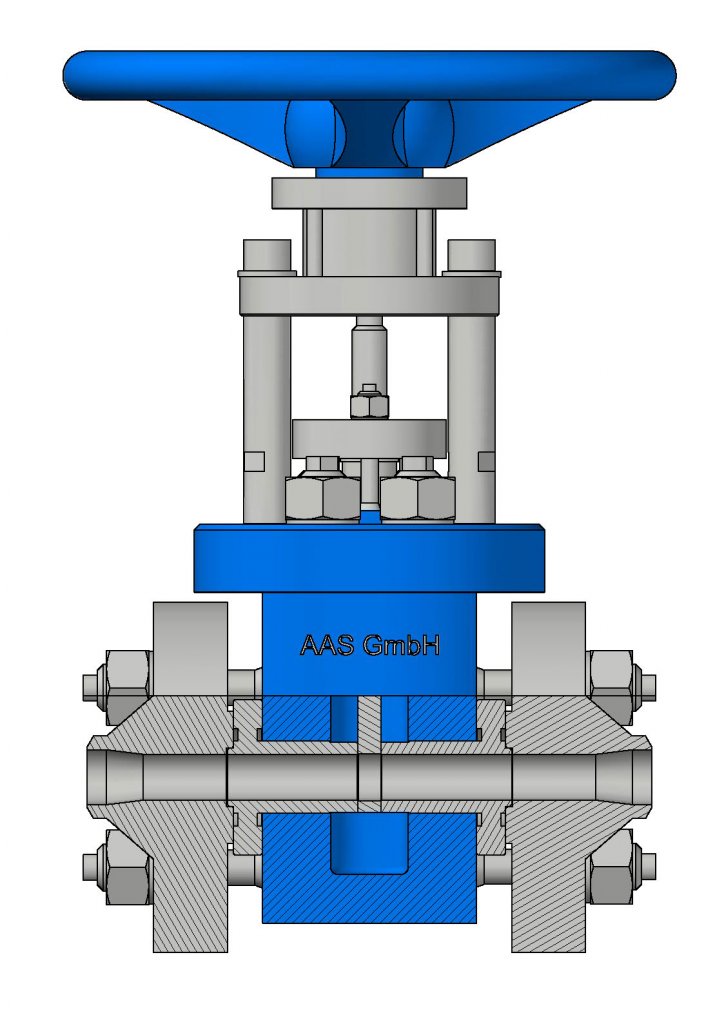

Hochdruck Absperr-, Entwässerungs- und Regelventil in Durchgangsform

Typ ARED-V

Baugruppen

ARED-V 15-25 / DN 15-25, PN 250-500

ARED-V 32-50 / DN 32-50, PN 250-500

ARED-V 15-25 / DN 15-25, PN 40-160

ARED-V 32-50 / DN 32-50, PN 40-160

Medien

Wasser

Dampf

Sonstige nicht aggresive Medien, wie z.B. Öl und Gas auf Anfrage

Vorteile der Armatur

Verschleiß- und druckverlustfreie Absperrarmatur

Erhöhung der Energieeffizienz

Erhebliche Erhöhung der Standzeit

Größere Verfügbarkeit der Produktionsanlage

Größere Instandhaltungsintervalle

Erhebliche kürzere Montagezeit beim Austausch der Armatur

Modulbauweise / vier Baugruppen für alle Ventile

Sitzringe austauschbar

Sitzringe mittels Laserverfahren gepanzert

Dichtelement aus Stellit 6

Einfache Umrüstung auf Antriebe

Hauptanwendung

Konventionelle Kraftwerke

Verfahrenstechnik

Kesselspeisung/ Kesselentwässerung

Chemische Industrie

Petrochemische Industrie

Papierindustrie und Zellstoffindustrie

Zuckerindustrie

Entzunderungsanlagen

Operating Data

Kenngröße	Wert
Nenndruck	PN 250-500
Nenndruck 1)	PN 40-160
Nennweiten	DN 10-65
Max. zulässiger Druck	500 bar
Max. zulässiger Druck 1)	160 bar
Min. zulässige Temperatur	-10 °C
Max. zulässige Temperatur	+ 650 °C

Overview of available materials

Werkstoff	ASTM	Werkstoffnummer	Temperaturgrenze
C 22.8		1.0460	≤ 480 °C
16Mo3	A182 F1	1.5415	≤ 530 °C
15NiCuMoNb5		1.6368	≤ 450 °C
13 CrMo45	A182 F11	1.7335	≤ 550 °C
10CrMo910	A182 F22	1.7380	≤ 580 °C
X20CrMoV121		1.4922	≤ 650 °C
X10CrMoVNb9.1	A182 F91	1.4903	≤ 650 °C
X10CrWMoVNb9.2	A182 F92	1.4905	≤ 650 °C
X3CrNiMoBN 17 13 3		1.4910	≤ 650 °C
