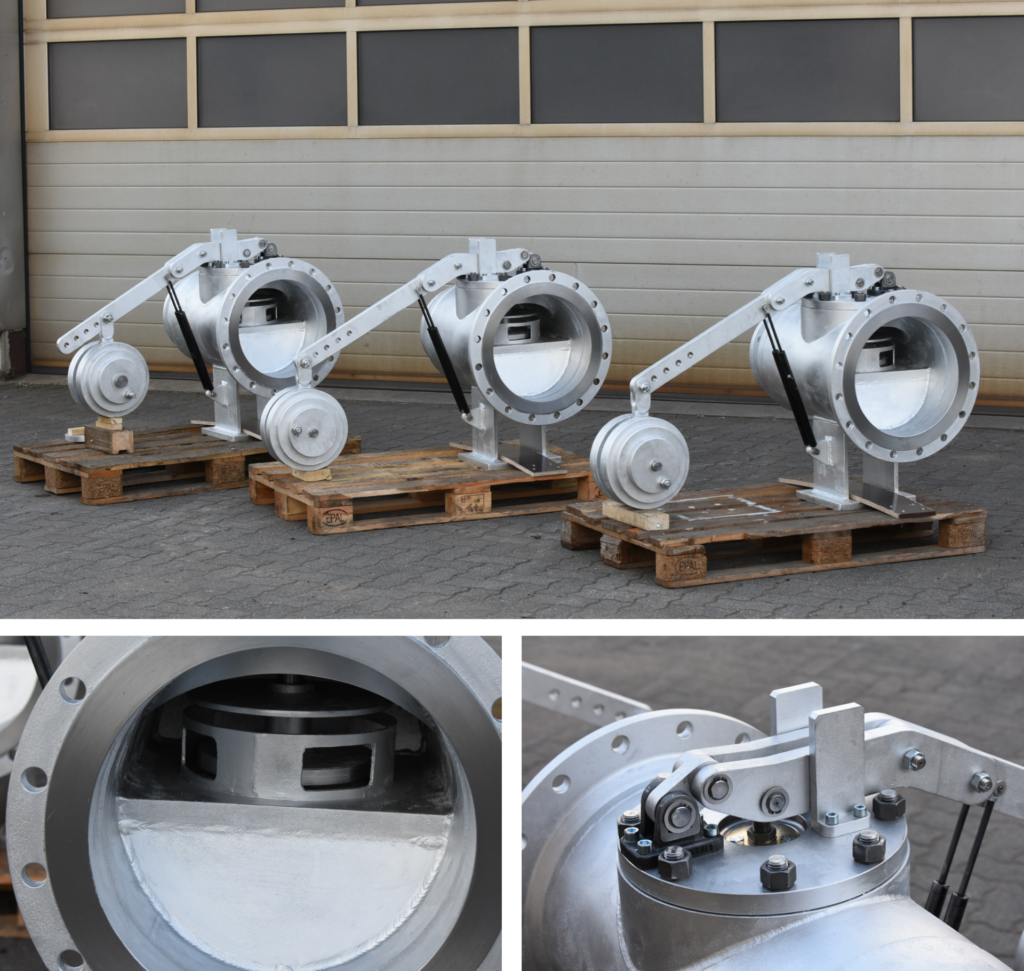

Hebel-Sicherheitsventile für einen großen Stahlerzeuger

Typ ADAV 80-80-80-PN63Ventilgehäuse-Typ: DurchgangsventilGehäuse-Werkstoff: 1.7357Gehäusegröße: DN100Flanschgröße: DN80 AnschlussEinlass: Flansch DN80 PN63 Form B2Ausgang: Flansch DN80 PN63 Form B2Werkstoff: 1.7335 AuslegungsdruckEingang: 31barAusgang: 31bar Auslegungs-TemperaturEinlass: 500 Grad…

Typ AKS-150-150-140-AR5Nennweite: DN 150Material: 13CrMo 44 (1.7335)Sitzdurchmesser 140  mmBerechnungsdruck: 260 barBerechnungstemperatur:   422°CDifferenzdruck für Antriebsauslegung: 285 bar mit ÜberdrucksicherungAGBS /  DN15Ausrüstungsteil mit SicherheitsfunktionAbsperrventil mit zusätzlicher Abdichtung…

Dampfumformstation mit nachgeschalteter Treibdampfeinspritzung Wassereinleitung über federbelasteter Einspritzdüse im AustrittEintritt:  DN 200 / PN 250Werkstoff: 10CrMo 910 (1.7380)Austritt: DN 400 / PN 64Werkstoff: 16Mo3 (1.5416)Berechnungsdruck:Eintritt:…
