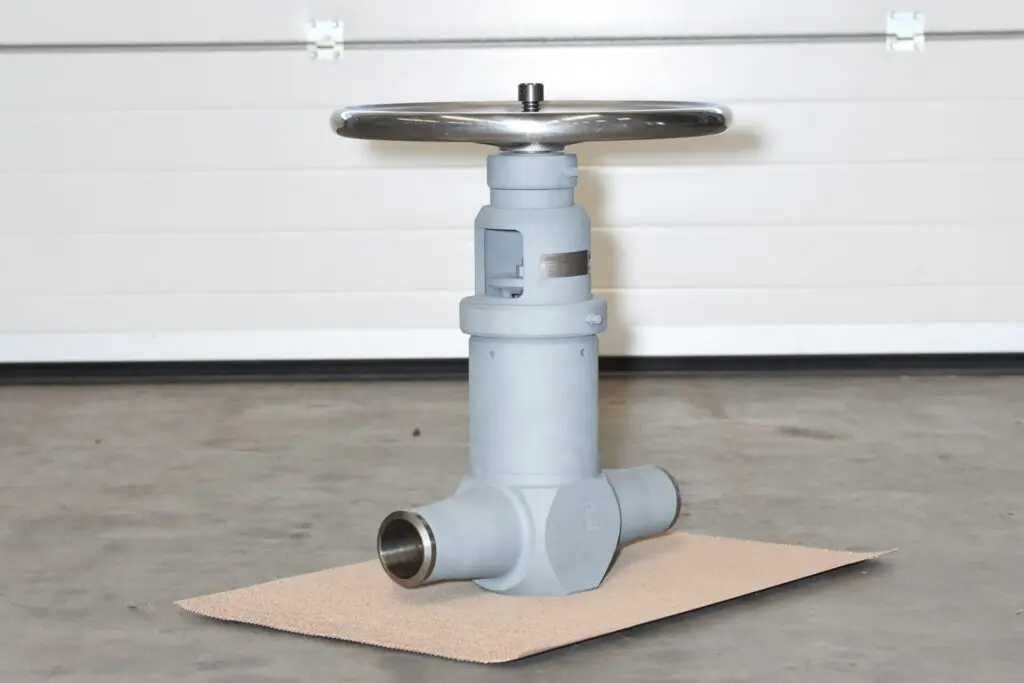

DN 80 / PN 250 / 1.5415
Typ AKS-80-80-72-PN250
Nenndruck: PN 250
Nennweite: DN 80
Gehäusewerkstoff: 16Mo3 (1.5415)
Sitzdurchmesser: 72 mm
Berechnungsdruck: 108 bar
Berechnungstemperatur: 317 °C
Prüfdruck: 375 bar
Schweißenden SE n. Angabe (Fugenf. n. DIN)
Rohranschlussabmessung 88,9 x 8,0 Wd mm
Baulänge: 480 mm
Blockgeschmiedetes Gehäuse
Dichtflächen gepanzert mit Stellit
Selbstdichtender Deckeldeckelverschluss
Dichtung 99,85 % Reingrafit
Dichtplatten mit Bajonettverriegelung, einzeln austauschbar
Gewindebuchse in 2 Axial Rillenkugellager
Selbstdichtender Deckelverschluss
Dichtplatten im Plattenhalter flexibel befestigt
Panzerung an Dichtplatten und Dichtringe
Panzerung mit Möglichkeit der Nacharbeit
Keil mit Bohrung
Handrad
