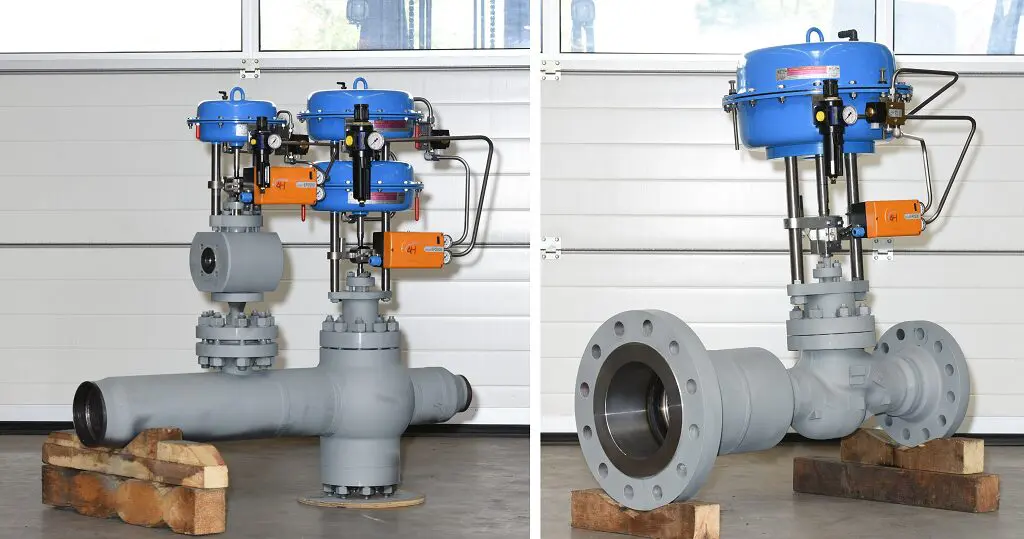

Dampf-Abström-Regelventil / Dampfumformventil mit Einspritzung

Dampf-Abström-Regelventil
Gehäuseausführung in Durchgangsform

Nennweite / Druckstufe
Eintritt DN150 / PN100
Ausführung: Schweißende
Werkstoff: 1.7335
Geschwindigkeit im Eintritt: v= 52,5m/s
Austritt DN250 / PN100
Ausführung: Schweißende
Werkstoff: 1.5415
Geschwindigkeit im Austritt; v= 178,3m/s

Berechnungsdruck
Eintritt: PS= 50bar
Austritt: PS= 50bar

Berechnungstemperatur
Eintritt: TS= 450°C
Eintritt: TS= 450°C
Sitz: Ø80
Hub: 50mm
Kvs: 150m³/h

Stufenzahl: 5
Kennlinie Linear modifiziert
mit Stellantrieb, Fabrikat AAS Hock

Dampfumformventil mit Einspritzung
und Einspritzwasser-Regelventil
Gehäuseausführung in Durchgangsform

Nennweite / Druckstufe
Eintritt: DN80 / PN100
Ausführung: Schweißende
Werkstoff: 1.7335
Geschwindigkeit im Eintritt: v= 76,2m/s
Austritt DN150 / PN100
Ausführung: Schweißende
Werkstoff: 1.5415
Geschwindigkeit im Austritt: v= 160,9m/s

Berechnungsdruck
Eintritt: PS= 100bar
Austritt: PS= 50bar

Berechnungstemperatur
Eintritt: TS= 535°C
Eintritt: TS= 450°C

Sitz: Ø60
Hub: 45mm
Kvs: 35m³/h
Stufenzahl: 4

Kennlinie Linear modifiziert
Mit Stellantrieb, Fabrikat Honeywell
Mit nachgeschalteter Einspritzung
Mit Einspritzregelventil
