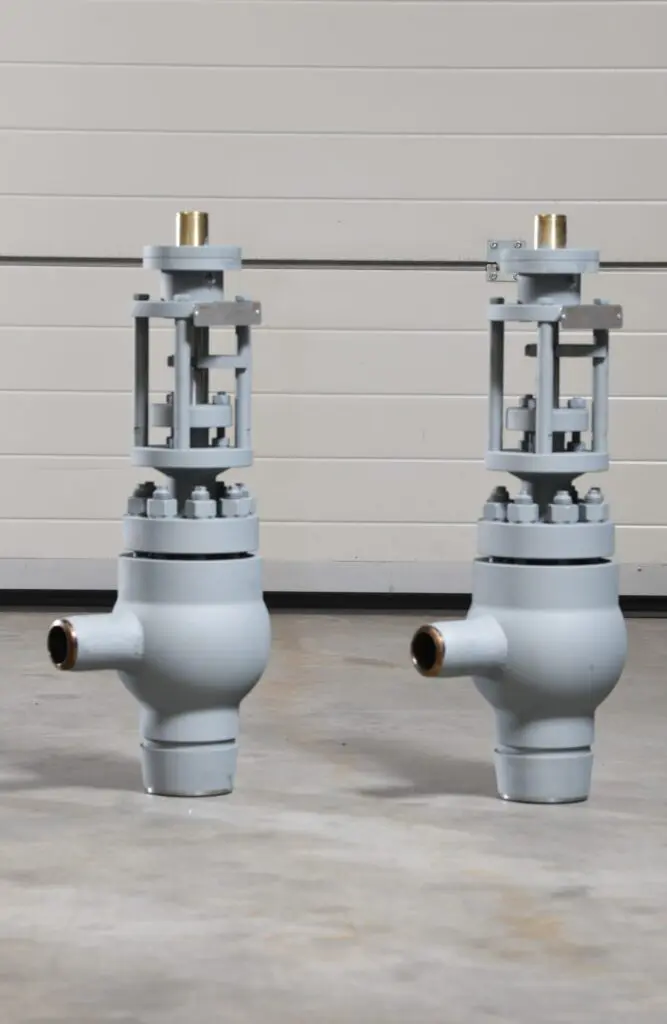

Ablaufregelventil in Eckform

Typ AWRV-50-100

Gehäuseausführung Eckform in geschmiedeter Ausführung
Mit geflanschtem Deckelverschluss
Mit Ablaufkontur für Spindel und Sitz zum Schutz vor Kavitation
Mit Regelung über 1-stufigem Parabolkegel

Nennweite / Druckstufe
Eintritt DN50 / PN250
Ausführung Schweißende Ø60,3 * 5,6mm
Werkstoff 1.5415
Austritt DN100 / PN40
Ausführung Schweißende Ø114,3 * 6,3mm
Werkstoff 1.5415

Berechnungsdruck
Eintritt: 193bar
Austritt: 30bar
Berechnungstemperatur
Eintritt: 364°C
Austritt: 236°C

Delta P Antriebsauslegung 190bar
Sitz Ø40 / 30
Ablaufkontur
Hub 35mm
Kvs 11,0m³/h

Die bauseitig vorhandenen elektrischen Stellantriebe mit AUMATIC werden verwendet
Fabrikat AUMA
Typ SAR10.1-F10-B1-11-D500/50
AUMATIC AC01.1+AC012.01
