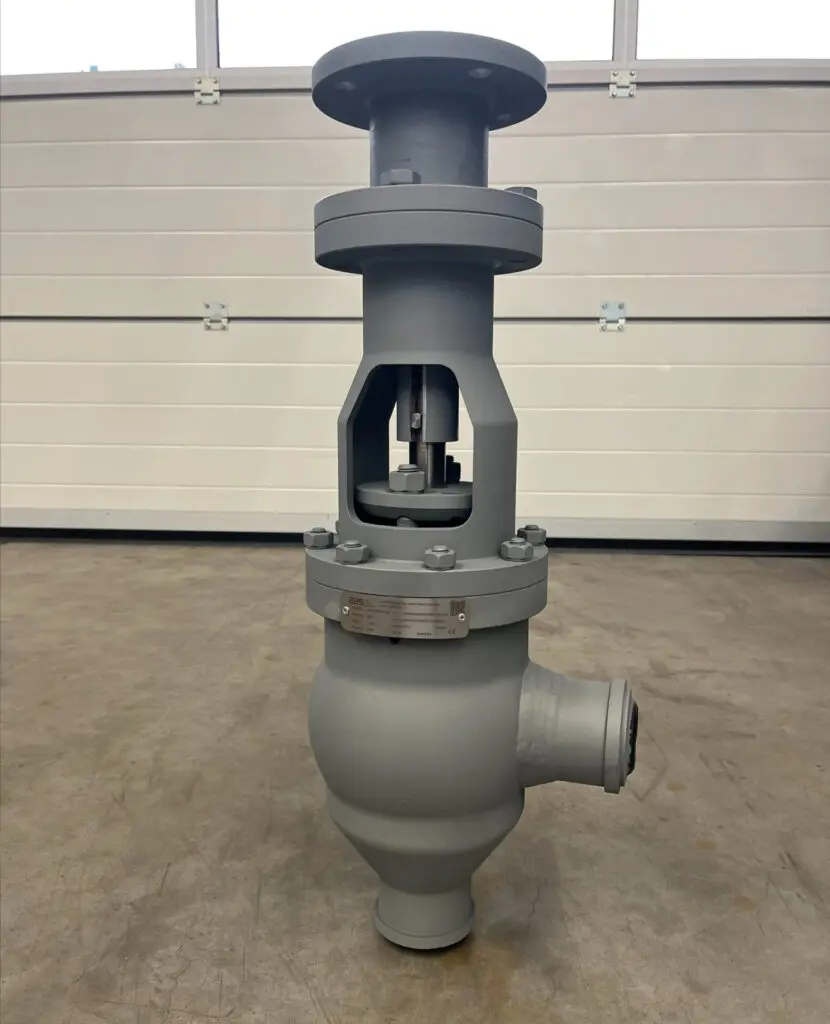

Ablaufregelventil für ein deutsches Kraftwerk

Typ ADAV 80-80-80-PN63Ventilgehäuse-Typ: DurchgangsventilGehäuse-Werkstoff: 1.7357Gehäusegröße: DN100Flanschgröße: DN80 AnschlussEinlass: Flansch DN80 PN63 Form B2Ausgang: Flansch DN80 PN63 Form B2Werkstoff: 1.7335 AuslegungsdruckEingang: 31barAusgang: 31bar Auslegungs-TemperaturEinlass: 500 Grad…

Eintrittsflansch: DN200, PN10Austrittsflansch: DN400, PN10Gehäuse in geschweißter AusführungSitzdurchmesser: 200mmBaulänge: 795 mmEinstelldruck: 2,1 barMaterial: S355JRmit angebauter ÖlbremseMaterialzeugnisse nach EN 10204-3.1Endabnahme EN 10204-3.2 mit Baumusterprüfung3 Stück

Typ AKS-150-150-140-AR5Nennweite: DN 150Material: 13CrMo 44 (1.7335)Sitzdurchmesser 140  mmBerechnungsdruck: 260 barBerechnungstemperatur:   422°CDifferenzdruck für Antriebsauslegung: 285 bar mit ÜberdrucksicherungAGBS /  DN15Ausrüstungsteil mit SicherheitsfunktionAbsperrventil mit zusätzlicher Abdichtung…
