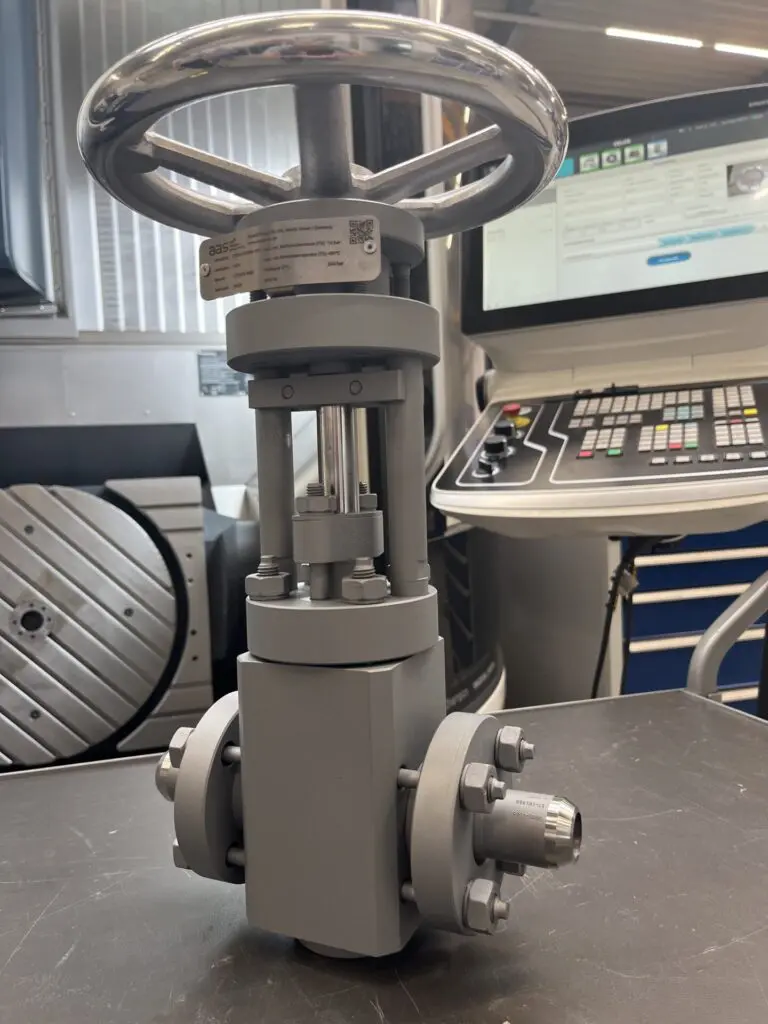

Unser Absperrventil ARED-V in Durchgangsform – Prototyp DN20 PN160 –

Gehäusewerkstoff: X10CrMoVNb9-1 (1.4903)
Werkstoff Sitzbuchsen: X10CrMoVNb9-1 (1.4913)
Werkstoff Verschluss: X10CrMoVNb9-1 (1.4903)
Flanschwerkstoff Ein- u. Austritt: 13CrMo4-5 (1.7335)

Auslegung: Ts: 480°C; Ps: 74 bar; Pp: 240 bar

Schweißenden/Schweißmuffe:  SE n. DIN EN 12627
Rohranschschlußabmessung: Ø 26,9 x 2,3mm
Ventilhub: 30mm
Sitzdurchmesser: 19,5mm
Baulänge: 250 mm
Handradausführung
Werkstoff Kegel: 1.4122
Werkstoff Dichtung: Graphit
Werkstoff Spindel: 1.4122

Auslegung und Herstellung nach Regelwerk
Abnahmeprüfzeugnis DIN EN 10204 3.1 über verwendeten Werkstoff DIN EN 10204 3.1
Herstellererklärung aas GmbH
Fertigung gemäß Modul Art4, Abs. 3 Kategorie —
Fabrikat aas GmbH
