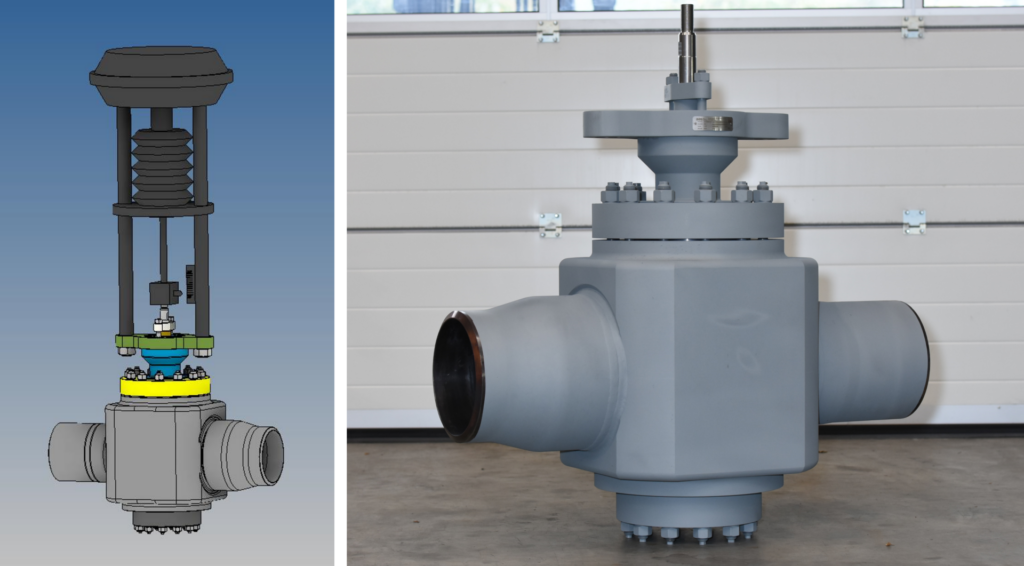

Typ: ADRV-250-250-150-PN160
Größe der Rohrleitung
Eintritt: DN250
Endanschluss: Stumpfgeschweißt
Abmessungen des Rohranschlusses: Ø271 * 16mm
Werkstoff: 1.7335 (13CrMo45)
Austritt: DN250
Endverbindung: Stumpfgeschweißt
Abmessungen des Rohranschlusses: Ø271 * 14,2mm
Werkstoff: 1.7335 (13CrMo45)
Gehäuse: aus Schmiedestahl gedreht
Werkstoff 1.7335 (13CrMo45)
Auslegungsdruck
Eintritt: PS=122 bar
Austritt: PS=122 bar
Auslegungs-Temperatur
Eintritt: TS= 345 °C
Austritt: TS= 345 °C
Hydrostatische Drücke: 240 bar
Interne Komponenten
Sitz: Ø160 mm
Hub: 90 mm
Cv: 700 (Kv=620m³/h)
Anzahl der Stufen: 1
Leckage-Klasse: IV
Kegelausführung: Lochkorb
Druckentlastete Kegelausführung
Kegel dicht schließende Ausführung
Material interne Komponenten:
Spindel 1.4923 nitriert
Kegel 1.4923 nitriert
Sitz aufgepanzert Stellit 21
Dampfumformstation mit nachgeschalteter Treibdampfeinspritzung
Wassereinleitung über federbelasteter Einspritzdüseim Austritt, Gehäuseausführung in Eckform Nennweite / Druckstufe:Eintritt DN400 / PN64Austritt DN800 / PN16Werkstoff 16Mo3 Wassereinspritzung DN40 PN160Werkstoff 16Mo3Ausführung Flansche EN1092-1/B1 Auslegungsparameter:BerechnungsdruckEintritt:…
